當前位置：首頁>產品目錄>鑄鐵平板系列>鑄鐵平板

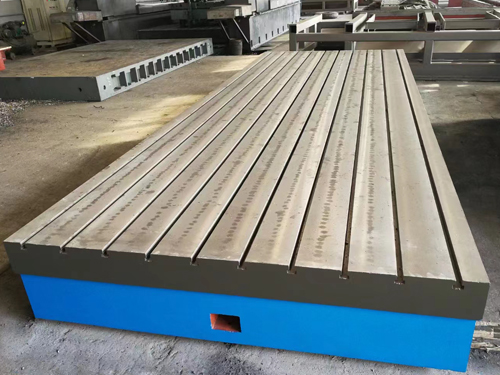

鑄鐵平板

鑄鐵平板主要用于發動機實驗室，為發動機、測功機等提供基礎實驗平臺。適用于各種檢測,試驗工作，精密測量用的基準平面；用于機械檢驗測量基準；檢查零件的尺寸精度或形位偏差，并作緊密劃線，可做成振動試驗臺,在機械制造中也是_的基本工具。鑄鐵平板生產廠家生產的鑄鐵平板規格_。

產地：河北省>泊頭市

供應商：河北萬格維機械制造有限公司

咨詢熱線：0317-5697701

鑄鐵平板詳細介紹

鑄鐵平板主要用于發動機實驗室，為發動機、測功機等提供基礎實驗平臺。適用于各種檢測,試驗工作，精密測量用的基準平面；用于機械檢驗測量基準；檢查零件的尺寸精度或形位偏差，并作緊密劃線，鑄鐵地板可做成振動試驗臺,在機械制造中也是_的基本工具。通常做成箱體式，正方形，圓形，長方形等形狀

組成：鑄鐵平臺由鑄鐵地板本體、導油槽、護套及蓋板等組成。

鑄鐵平板案例：
實驗室房間鑄鐵平板布局：根據各實驗室面積不同，鑄鐵地板有五種布局形式
（1）熱模擬實驗室鑄鐵地板
（2）單缸機實驗臺鑄鐵地板
（3）多缸機實驗臺鑄鐵地板
（4）一體化實驗臺鑄鐵地板
（5）大功率發動機實驗臺鑄鐵地板
實驗室房間鑄鐵平板具體組成：
（1）鑄鐵地板本體，可根據實際情況由多個獨立單元塊拼接而成。
（2）鑄鐵平臺導油槽。
（3）鑄鐵平臺護套（圈梁）。
（4）鑄鐵平臺固定螺栓及螺栓孔蓋板。
（5）鑄鐵平臺調平裝置。
（6）鑄鐵平臺邊溝蓋板。

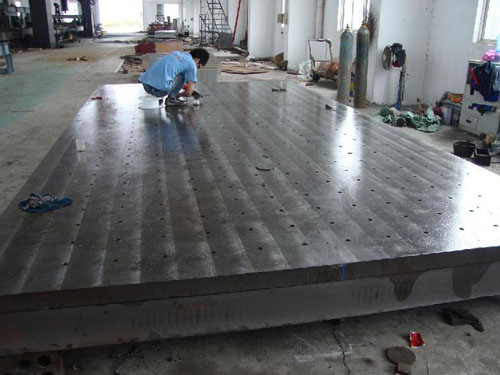

鑄鐵平板生產案例

鑄鐵平板技術參數：
工作面硬度：HB170-240。
工作面平面度：GB3級。
鑄鐵平板精度：按_標準計量檢定規程執行，分別為0，1，2，3級四個級別。
鑄鐵平板材質：高強度鑄鐵HT200-300。

鑄鐵平板表面質量檢驗：
用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少于25點，2級不少于20點，3級不少于12點。

鑄鐵平板規格：

規格（長×寬）	精度等級
	0級	1級	2級	3級
	平面度公差
200×200	5	10	20.5
200×300	5.5	11	22
300×300	5.5	11	22
300×400	6	12	24
400×400	6.5	12.5	25
400×500	6.5	13	26	66
400×600	7	14	27.5	70
500×500	6.8	14	28	68
500×600	7	14.2	28.5	71
500×800	8	15.5	31	78
600×800	8	16	32	80
600×900	8.3	16.5	33	83
1000×750	9	18	36	90
1000×1000		20	40	97
1000×1200		20.5	41	103
1000×1500		22	45	112
1000×2000		26	52	130
1500×2000		28	56	140
1500×3000			70	174
2000×3000			74	184
2000×4000			88	219

（特殊規格根據需方圖紙制作。）
