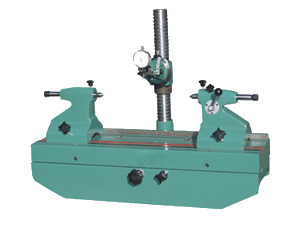

齒輪跳動檢查儀用途：齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒內或齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線的_發動量。為此，齒圈徑向跳動的檢查是借具有原始齒條形的測量頭時行，圖所示，為用于這種檢查儀的原理示意圖。檢查時，將裝在芯軸上的被檢查齒輪，因定在儀器兩頂針間，把具有原始齒條齒形的測量頭，依次插入齒輪的齒間內，并用指示表示出測量頭位置對齒輪轉動軸線的跳動量。
[說明] 用于檢查6級或6級以下精度圓柱，圓錐外齒合齒輪及蝸輪蝸桿的徑向跳動或端面跳動。

被測齒輪模數	齒輪_直徑
0.3－2mm  1-6mm	150mm  300mm
測架轉動范圍	指示表分度值
±0°	0.001mm

儀器示值變化在10次測量過程中，不大于下列規定：

測光滑表面：	測齒輪：
不用杠桿	用杠桿	不用杠桿
1um	2um	3um
